YPZ2系列电力液压盘式制动器介绍

发布：ccqfddfa 浏览：4129次

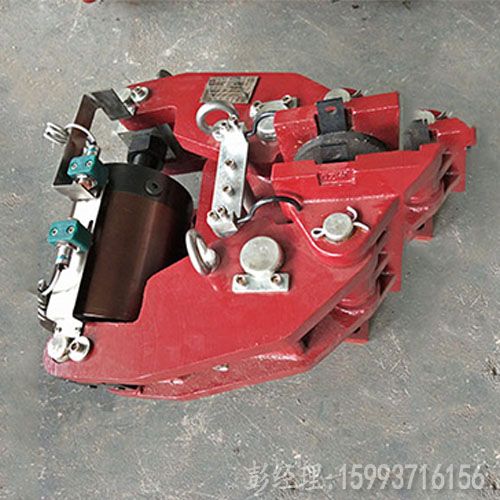

YPZ2系列电力液压盘式制动器介绍

YPZ2系列电力液压盘式制动器介绍

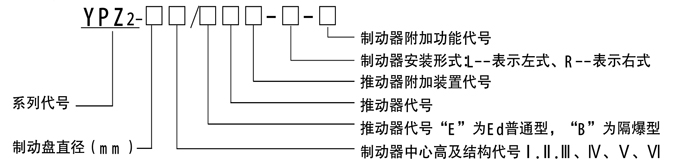

　　型号意义：

YPZ2系列电力液压盘式制动器介绍

制动器附加功能表

附加功能代号	附加功能
M	衬垫磨损自动补偿装置
K1	开闸（上升）显示行程开关
K 2	闭闸(下降)显示行程开关
K 3	衬垫磨损极限显示行程开关
S	手动装置

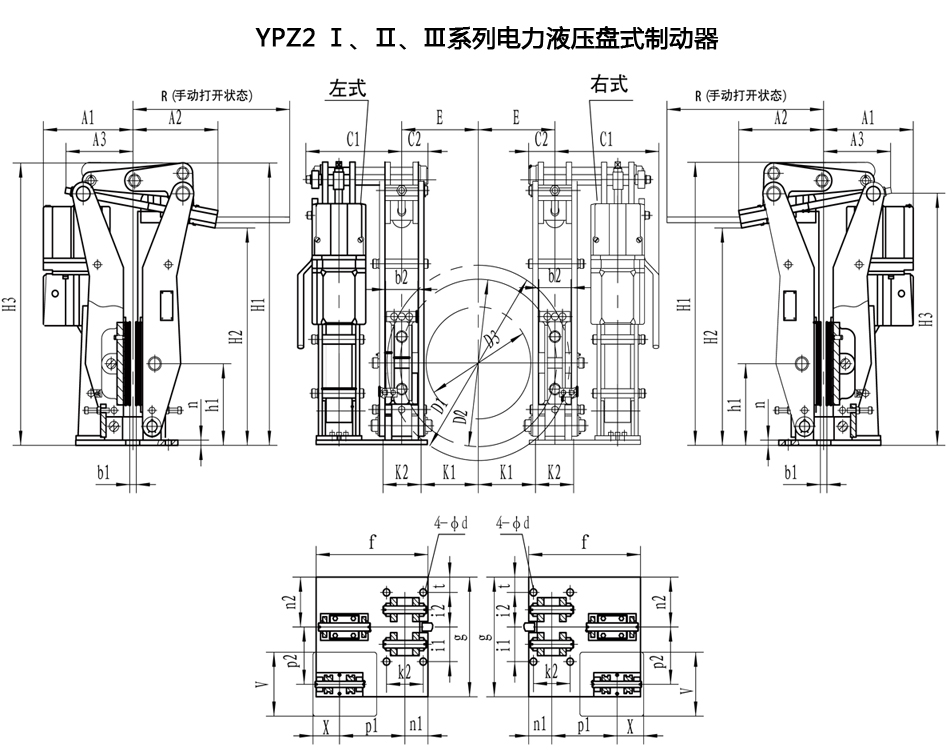

　　技术参数及外形尺寸表：

YPZ2 Ⅰ型制动器技术参数及外形尺寸表单位：（mm)

推动器型号	t	H1	H2	H3	b2	d3	f	g	hi	i1	i2	k2	A2	A3	n1	n2	p1	p2	q	n	C2	R	A1	C1	X	t
Ed23/5	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	280	297	80	200
Ed30/5																							277	297	80	197
Ed50/6																							317	297	97	254
Ed80/6																							317	297	97	254
与制动器有关的尺寸									技术参数
制动器直径D1		b1		D2	D3	E	K1	S	配套推动器									制动盘直径D1					整机重量(kg)
315		30	20	235	120	118	58	0.9 ±0.2	型号			输入功率(W)			额定电流(A)			315 \| 355 \| 400 \| 450 \| 500 最大制动力矩 (Nm)
355		30	20	275	160	138	78		Ed23/5			165			0.52			270	320				89
400		30	20	320	205	160	100		Ed30/5			200			0.46			380	440	520			95
450		30	20	370	255	185	125		Ed50/6			210			0.48			645	670	790	910	1000	102
500		30	20	420	305	210	150		Ed80/6			330			1.42			1030	1150	1350	1560	1750	104

YPZ2 Ⅱ型制动器技术参数及外形尺寸表单位：（mm)

推动器型号	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed50/6	35	985	740	870	120	22	375	375	280	130	130	140	275	270	94	165	220	154	24	15	110	730	311	360	97	254
Ed80/6																							311	360	97	254
Ed121/6																							302	360	120	260
Ed201/6																							302	367	120	260
与制动器有关的尺寸									技术参数
制动器直径D1			b1	D2	D3	E	K1	S	配套推动器									制动盘直径D1					整机重量(kg)
450			30	350	180	175	105	0.9 ±0.2	型号			输入功率(W)			额定电流(A)			450 \| 500 \| 560 \| 630 \| 710
																		最大制动力矩(Nm>
500			30	400	230	200	130		Ed50/6			210			0.48			1025	1175	1350			178
560			30	460	290	230	160		Ed80/6			330			1.42			1720	1965	2260	2605		179
630			30	530	360	265	195		Ed121/6			330			1.44			2700	3085	3550	4090	4665	194
710			30	610	440	305	230		Ed201/6			450			1.45			4195	4790	5510	6350	7310	194

YPZ2 Ⅲ型制动器技术参数及外形尺寸表单位：（mm )

推动器型号	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed121/6	35	1170	910	1045	120	27	415	460	370	180	180	160	305	310	110	215	228	206	30	20	120	735	354	394	120	260
Ed201/6																							354	394	120	260
Ed301/6																							354	394	120	260
与制动器有关的尺寸									技术参数
制动器直径D1			b1	D2	D3	E	K1	S	配套推动器									制动盘直径D1						整机重里(kg)
630			30	500	310	250	170	1.0 ±0.3	型号			输入功率（v)			额定电流(A)			630 \| 710 \| 800 \| 900 \| 1000 \| 1250
																		最大制动力矩(Nm)
710			30	580	390	290	210		Ed201/6			450			1.45			6305	7315	8450	9710	10970		294
800			30	670	480	335	255		Ed301/6			550			1.46			9170	10640	12290	14120	15960	20540	295
900			30	770	580	385	305
1000			30	870	680	435	355
1250			30	1120	930	560	480
注：具体型号、结构外形尺寸保留更改的权利。
